Selbstladender Ballenwickler Z529

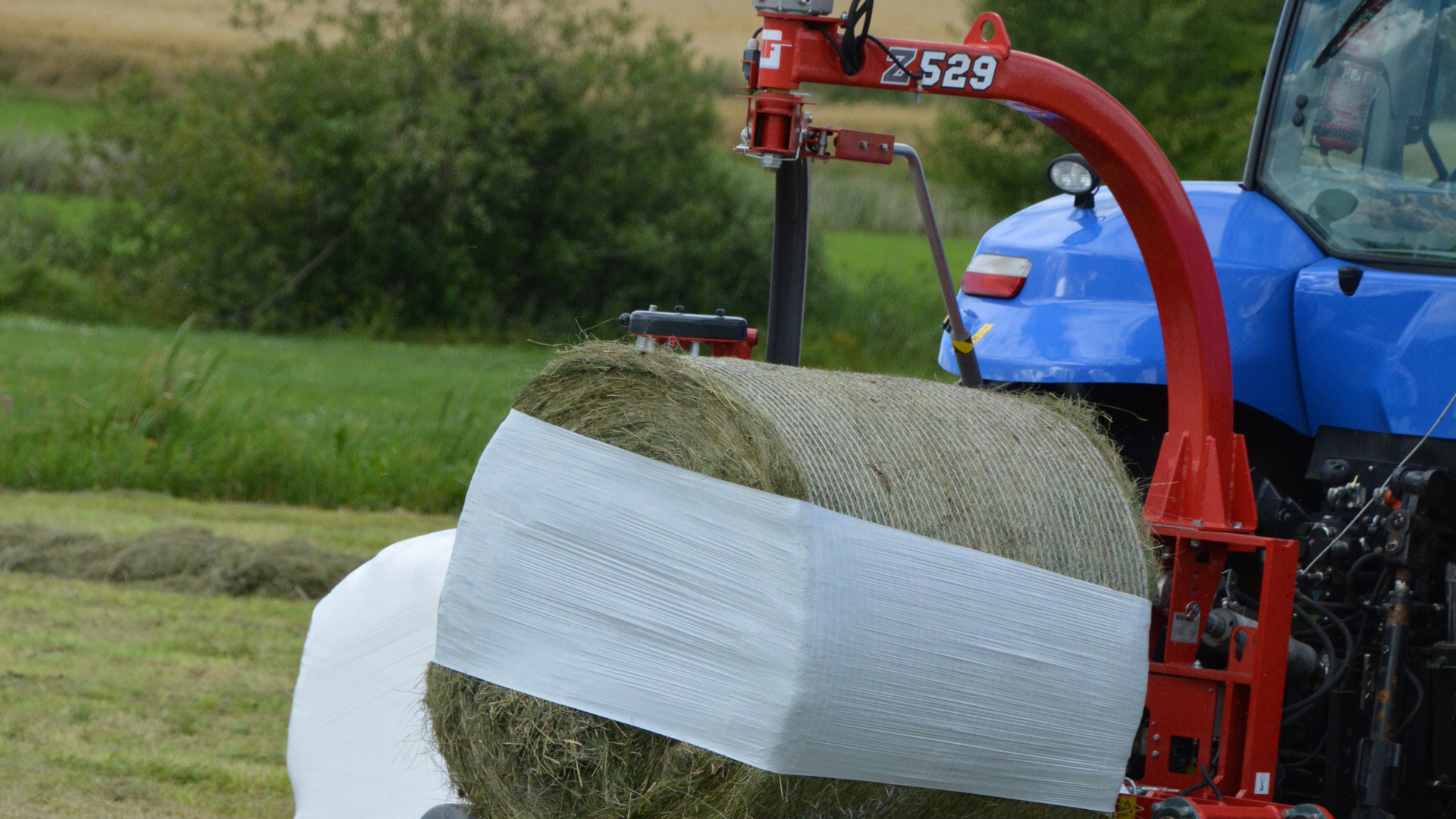

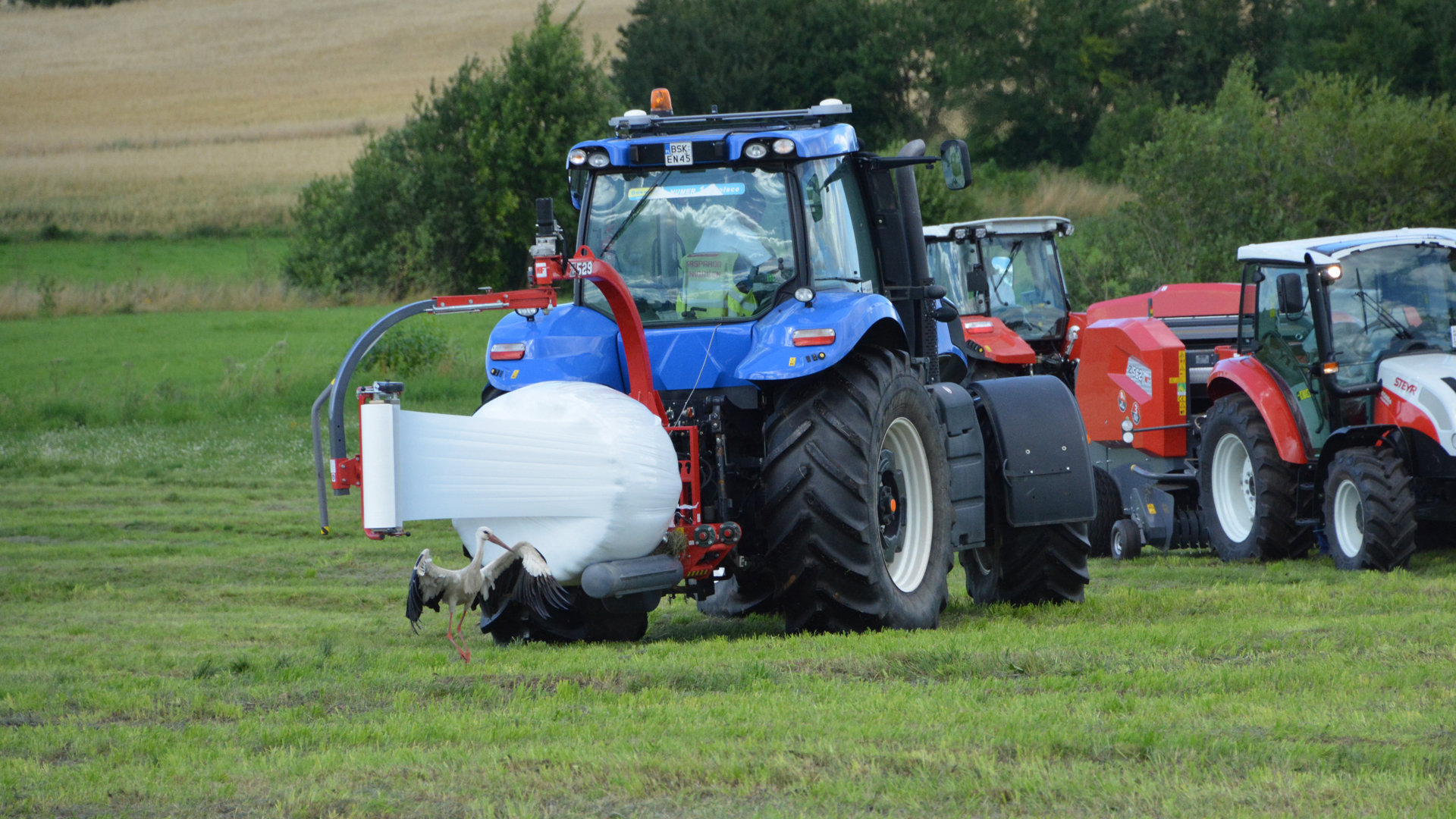

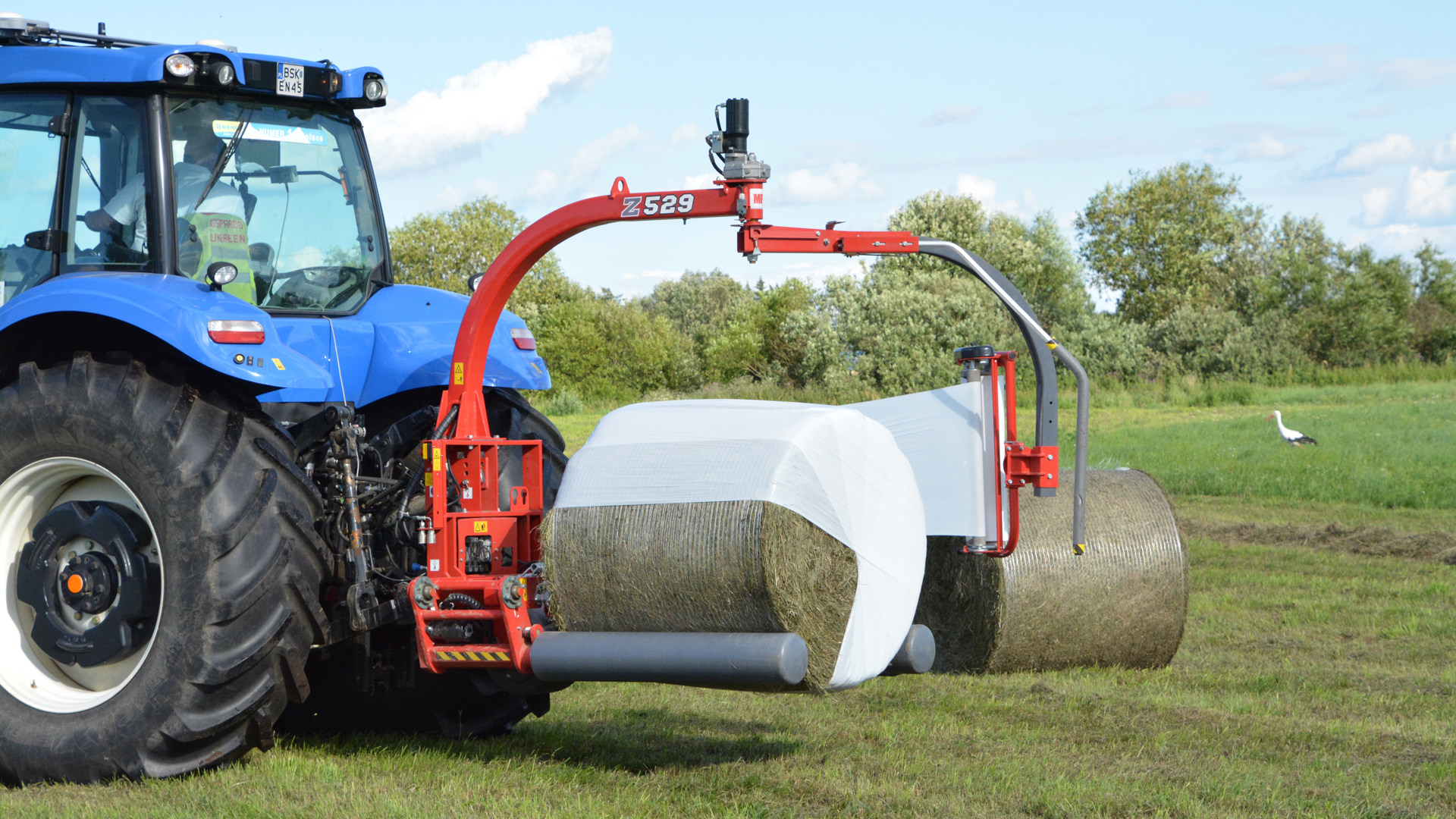

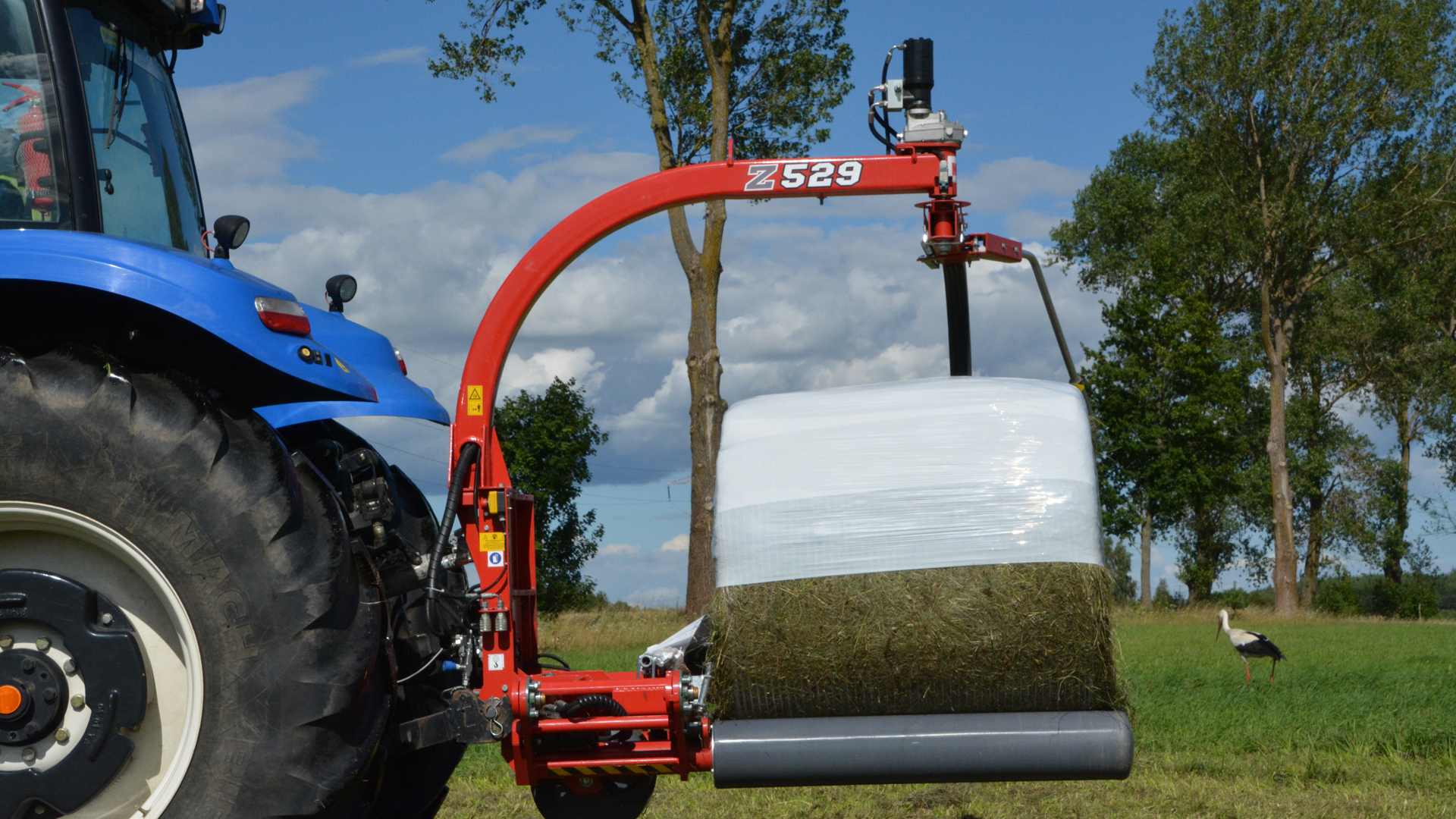

Der Ballenwickler Z529 ist eine Maschine, die am vorderen oder hinteren Dreipunkt des Schleppers aufgehängt wird. Er wird von unten beladen, was mit Hilfe von speziellen, mit rotierenden Drehwalzen ausgerüsteten Armen stattfindet. Der Wickelvorgang erfolgt automatisch dank dem um den Ballen rotierenden Arm mit angebrachtem Folienzubringer, der den auf den Walzen drehenden Ballen mit Folie beschichtet. Nach Abschluss des Wickelvorgangs wird die Folie gefangen und durch einen hydraulisch gesteuerten Abschneider abgeschnitten. Nach Bestätigung mit Drucktaste wird der umwickelte Ballen durch Öffnen der Arme mit Walzen zum Boden ausgeladen. Die Maschine kann die Ballen mit einem Durchmesser von 1200-1500 mm umwickeln. Das maximale Gewicht des gewickelten Ballens darf 1000 kg nicht überschreiten. Das Umwickeln eines Ballens mit einem Durchmesser von 1200 mm dauert etwa zwei Minuten. Die kompakten Abmessungen der Maschinen ermöglichen eine problemlose Bewegung auf dem Feld oder auf dem Hof. Aufgrund des relativ geringen Eigengewichts des Ballenwicklers (780 kg) kann er mit einem Schlepper mit einer Leistung von nur 60 kW befördert und betrieben werden. Zur Serienausstattung gehören ein Folienzubringer 750 mm, ein hydraulisch angetriebener Folienabschneider und das Bedienpult. Optional kann die Maschine mit einem hydraulischen Ballenleger ausgestattet werden, der die Aufstellung des gewickelten Ballens auf seiner Grundfläche ermöglicht.



Technische Daten:

Typ Z529
Ballencharakteristik
Durchmesser der umwickelten Ballen [mm] 1200-1500
Länge der umwickelten Ballen 1200
Max. Ballengewicht  [kg] 1000
Dauer der Ballenumwicklung [min] ca. 2
Folienbreite (mm) 750
Maschinencharakteristik:
Zahl der Umdrehungen im Wickelmodus (Ballen Ø1200 mm) [Umdrehung] 16
Art der Beladung mit Ballen selbsttätig mit Wickelarmen
Art der Entladung von Ballen selbsttätig mit Wickelarmen
Maschinenantrieb hydraulisch
Außenmaβe
Länge [mm] 2220
Breite [mm] 1420
Höhe [mm] 2650
Anforderungen an Schlepper
Kopplung an den Schlepper Aufhängung
Kopplung an den Schlepper mit Hilfe von Dreipunktaufhängung
Leistung des Schleppers [kW] ca. 60
Empfohlene Leistung der Schlepperpumpe 26
Erforderlicher Druck in der  Krafthydraulikanlage des Schleppers [MPa] 14
Höchstgeschwindigkeit bei Transport [km/h] 15
Gewicht
Ballenwickler [kg] 780
Elektroanlage
Maschinenbeleuchtung gemäß dem Straßenverkehrsgesetz
Spannung der Elektroinstallation [V] 12
Zusätzliche Ausrüstung
Automatischer Folienabschneider  V
Folienzubringer V
Umwicklungszähler V
Hydraulischer Ballenleger
